陶瓷耐磨料特点：
通过水分蒸发，经过固体微粒接近、接触、变形等过程而结膜；涂料干燥较慢，一次成膜的致密性较溶剂型涂料低，一般不宜任5℃以下施工；贮存期一般不超过半年；可在稍为潮湿的基层上施工；不燃，生产、贮运、使用比较；操作简便，不污染环境；生产成本较低。反应型涂料：这类涂料作为主要成膜物质的高分子材料以预聚物液态形状存在。多以双组分或单组分构成涂料，几乎不含溶剂。通过液态的高分子预聚物与相应物质发生化学反应，变成结膜；可一结成较厚的涂膜，无收缩，涂膜致密；双组分涂料需现场1：2料准确，搅拌均匀，才能确保质量；价格较贵。溶剂型涂料：在这类涂料中，作为主要成膜物质的高分子材料溶解于有机溶剂中，成为溶液。高分子材料以分子状态存于溶液（涂料）中。通过溶剂挥发，经过高分子物质分子链接触、搭接等过程而结膜；涂料干燥快，结膜较薄而致密；生产工艺较简易，涂料贮存稳定性较好；易燃、易爆、有毒，生产、贮存及使用时要注意；由于溶剂挥发快，施工时对环境有污染。
陶瓷耐磨料的施工步骤：

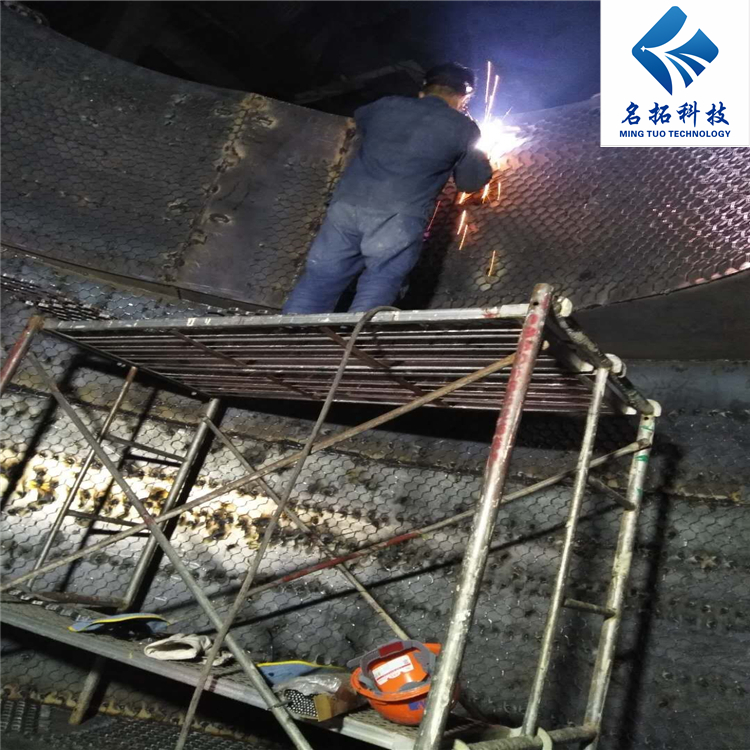

1.焊接；施工中先就是要锚固焊接底部骨架龟甲网，龟甲网的焊接严格要求焊接点横向间距为20mm,纵向间距为10mm，这样才能使龟甲网和底部钢板能很好的焊接在一起，从而不会出现由于震动或者风速过大而导致龟甲网松动或者脱落。
2.检查焊接；龟甲网焊接完毕后需做初步检查，不能出现漏焊或者焊点间距过大等不合格问题，如有问题需及时加固，以保证基础骨架的牢固性。
3.准备搅拌；开始搅拌耐磨陶瓷涂料，一次不能往搅拌机倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多会导致材料搅拌不均匀从而影响材料性能。
4.开始搅拌；加入适量的固化剂，使耐磨料与固化剂充分粉搅拌均匀，然后加入适量的用胶水充分搅拌均匀，搅拌时间为10-15分钟为宜，直至陶瓷涂料与胶水形成一个黏度很大的湿球状，才能从搅拌机里放出来开始使用。
5.涂抹；操作人员需配备劳保手套、口罩、眼镜及防护帽等防护用品，如果在高空作业需要佩戴合格的防护带，从桶内取出适量耐磨料（每次约两公斤为宜），需用力涂抹在焊接好的龟甲网上，保证不能有空洞或压不实的现象，以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起，垂直面和顶部需一次成型，不能分层涂抹，以防止出现起层现象。
6.检查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象，如果发现及时然后重新涂抹，直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。
7.保养；耐磨料需过了保养期达到强度后才能正常使用，夏季一般为48小时，冬季一般为72小时。
