风管防磨胶泥使用量 防磨胶泥施工
风管防磨胶泥使用量 防磨胶泥施工，防磨胶泥是有一种凝胶材料，具有稳定的机械强度和刚度，耐磨陶瓷涂料主要有金刚石、耐磨骨料和耐酸碱结合剂组成，具有密度大，强度高，抗折和抗压性能等显著特点，在工矿设备和水泥厂及电厂设备上取得广泛应用，其强度高度可达150MPa，是易磨损设备理想的耐磨防磨材料。
防磨胶泥特点：
（1）具有稳定的机械强度和刚度。耐磨陶瓷涂料主要由耐磨骨料和结合系统组成，密度大，无大的宏观缺陷，强度可达150MPa,是一般混凝土和耐火浇注料无法企及的，主要是采用了离子化合物和部分人工全成共价化合物，其离子键结合牢固，所以强度和刚度很在，可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和处理，形成化学结合，致使其强度很高。
（2）具有优良的韧性和抗震性。由于耐磨陶瓷涂料采用定向网状增强措施，通过耦合进一步改变韧性，所以抗断裂、韧性强，可防止冲击力造成的破损和剥落。另一方面，由于离子键和其共价键为强结合键，键能比较高，低温对其影响很小，而且它的振动频率高，常温难以对其构成威胁，不会产生热震损毁。
（3）整体性好。由于耐磨可塑料采取了双重补强措施，有的甚至采取了多种补强措施，地改变了材料性能，使其体积稳定，不可能产生裂缝，因而整体性好，另外施工为整体施工，无接缝出现，因而整体性进一步提高。
（4）环境相容性好。由于采用了耐酸和耐碱的人工合成原料，不会和矿渣发生反应，同时由于这种材料多为高温合成原料，晶体发育好，结构完整，环境温度不会对它造成大的影响，属环境惰性材料，因而对环境敏感性差。
防磨胶泥在使用中经常出现大面积脱落或在短时间内磨透、磨穿等情况，造成易磨损部位出现漏风、漏等现象，从而大范围影响工作效率，导致停机维修和，对整个生产企业影响甚大。耐磨陶瓷涂料具有密度大，强度高，抗折和抗压性能等显著特点，但是在其操作方面要求严格，如果安装耐磨陶瓷涂料操作不当就会出现诸多问题，具体由以下问题分析讲解：
1.龟甲网焊接没有按照要求焊接；龟甲网的作用旨在使已涂抹上的耐磨涂料不致脱落，并且能把耐磨陶瓷涂料和钢板紧密结合在一起，即施工中如果没有按照严格要求焊接点焊接龟甲网，这样会出现漏焊或者焊点间距过大等不合格问题，从而出现由于震动或者风速过大而导致龟甲网松动甚至脱落。
2.涂料搅拌调配；先由于陶瓷涂料需按量按比例调配，固定量的陶瓷涂料搭配定量固化剂，并且需充分搅拌均匀，如调配材料过多或搅拌时间过短，使材料的粘性没有充分发挥出来，简单地说也就是材料没有得到充分的搅拌，耐磨陶瓷涂料是由二十多种高强度骨料和耐酸碱结合剂加工而成，所以搅拌材料是很关键的步骤，反之则会影响材料性能，导致施工完毕的耐磨陶瓷涂料会在短时间内出现严重磨损的情况。
3.施工涂抹；施工期间，施工地点的气温须控制在5~40℃之间，如气温过低时，耐磨陶瓷涂料和胶水就不能很好的得到结合再加上过程中由于气温过低，会进一步导致材料的性能不能充分得到发挥。
4.涂抹要求；涂抹过程中需一次成型，不能分层涂抹。如果分层涂抹就会出现干裂和两次涂抹相互不粘合的现象，所以分层涂抹也是导致耐磨陶瓷涂料出现起层或短时间就出现磨损的重要原因。

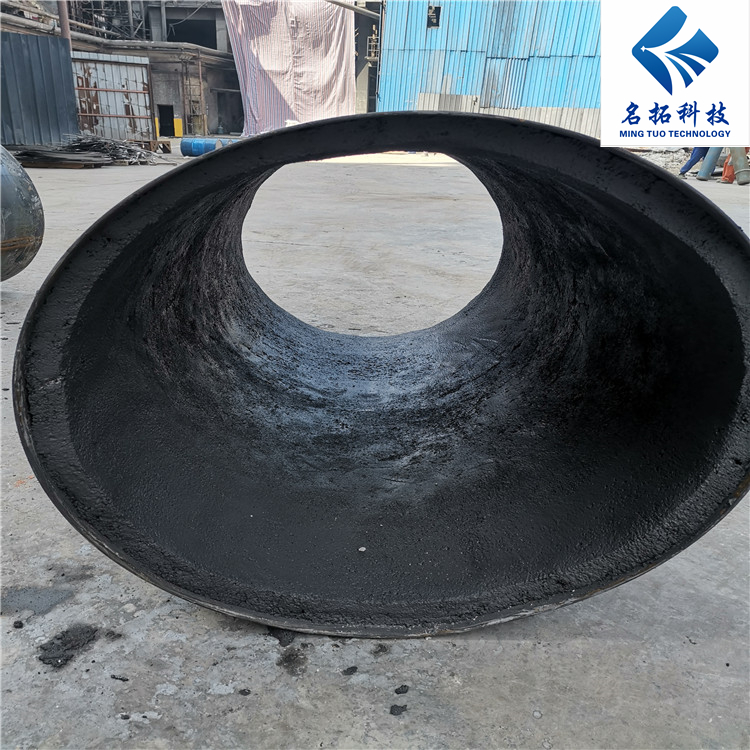

5．检查施工；涂抹过程中保证陶瓷涂料紧密的与龟甲网及钢板结合在一起，检查是否出现空洞或压不实的现象，如果在施工期间出现空洞气袋或压不实就很大范围内影响产品使用寿命。
6．保养；耐磨陶瓷涂料养护期为夏季一般为48小时，冬季一般为72小时左右，切不可因施工完毕后达不到耐磨陶瓷涂料保养时间而匆忙开机，这样会导致耐磨陶瓷涂料在没有达到高强度而性能急速下降甚至脱落等问题。
防磨胶泥厂家多年的现场观察研究，上万次的实验研发，大量科技技术的应用，名拓耐磨材料有限公司，依靠自身技术力量，结合多年与国内大型电厂、钢厂、水泥厂的合作实践经验，成功研发出防烟囱烟道冷凝水腐蚀的防腐涂料。这种防腐涂料与传统的聚脲、泡沫玻璃砖、玻璃鳞片、OM涂料或胶泥传统防腐材料不同，它耐温幅度高，同时耐酸碱，热胀冷缩性能好，附着力强，使用寿命长，耐久性好，损坏的可以方便地进行修补。在制备、涂装和形成过程中对环境无影响。
