防磨胶泥厂家-风机叶轮陶瓷耐磨料生产施工
防磨胶泥厂家-风机叶轮陶瓷耐磨料生产施工，防磨胶泥是一种非金属胶凝材料，它是采用耐酸和耐碱的人工合成原料经严格的工艺配比和先进的无机聚合技术制成的一种粉状陶瓷材料。在施工现场，将研制液体无机胶水加入这种材料，采用人工或机械方式涂抹在设备内衬或表面，经过一系列的化学反应，在常温下3天后达到陶瓷的结合强度和硬度。其主要适用于水泥、电力、冶金、等行业中一些高温、含尘浓度大，酸碱侵蚀磨损严重的管道、烟道、收尘器、下料漏斗、下料溜槽、选粉机等设备和输送管道。该产品已在国内400余家水泥、电力、矿山企业应用。在水泥行业，本产品已经供应莱歇立磨、史密斯立磨、宇部立磨、原料磨、熟料磨、煤磨出风口风管、蓖冷机至电收尘器管道和选粉机上部壳体等输送管道，是代替传统的陶瓷片、耐磨钢板、铸石板的新一代耐磨材料。
防磨胶泥的施工步骤：
1.焊接；施工中要锚固焊接底部骨架龟甲网，龟甲网的焊接严格要求焊接点横向间距为20mm,纵向间距为10mm，这样才能使龟甲网和底部钢板能很好的焊接在一起，从而不会出现由于震动或者风速过大而导致龟甲网松动或者脱落。
2.检查焊接；龟甲网焊接完毕后需做初步检查，不能出现漏焊或者焊点间距过大等不合格问题，如有问题需及时加固，以保证基础骨架的牢固性。
3.准备搅拌；开始搅拌陶瓷防磨胶泥，一次不能往搅拌机倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多会导致材料搅拌不均匀从而影响材料性能。
4.开始搅拌；加入适量的固化剂，使耐磨料与固化剂充分搅拌均匀，然后加入适量的胶水充分搅拌均匀，搅拌时间为10-15分钟为宜，直至陶瓷涂料与胶水形成一个黏度很大的湿球状，才能从搅拌机里放出来开始使用。

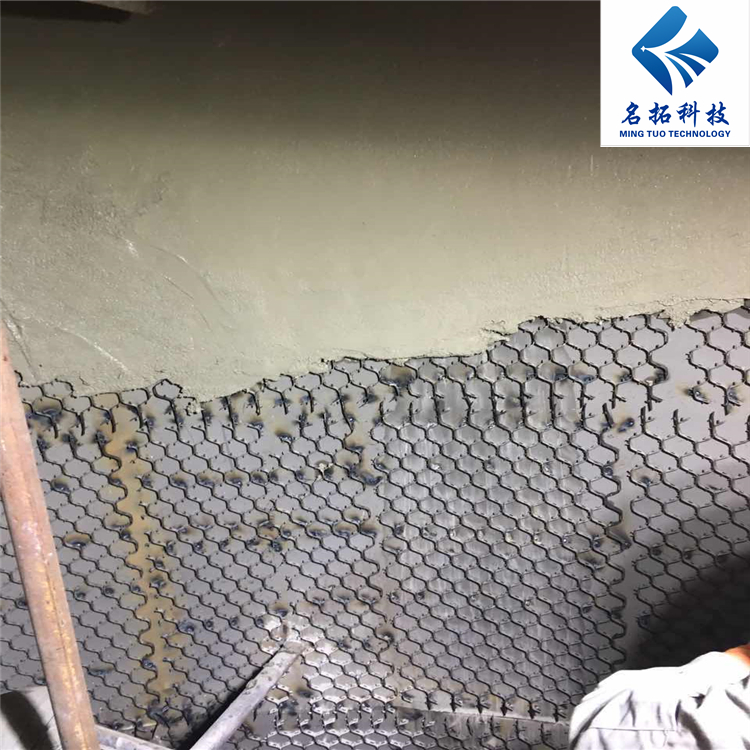

5.涂抹；操作人员需配备劳保手套、口罩、眼镜及防护帽等防护用品，如果在高空作业需要佩戴合格的防护带，从桶内取出适量耐磨料（每次约两公斤为宜），需用力涂抹在焊接好的龟甲网上，保证不能有空洞或压不实的现象，以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起，垂直面和顶部需一次成型，不能分层涂抹，以防止出现起层现象。
6.检查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象，如果发现及时然后重新涂抹，直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。
7.保养；耐磨料需过了保养期达到强度后才能正常使用，夏季一般为48小时，冬季一般为72小时。
防磨胶泥特点：
（1）具有稳定的机械强度和刚度。耐磨陶瓷涂料主要由耐磨骨料和结合系统组成，密度大，无大的宏观缺陷，强度可达150MPa,是一般混凝土和耐火浇注料无法企及的，主要是采用了离子化合物和部分人工全成共价化合物，其离子键结合牢固，所以强度和刚度很在，可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和处理，形成化学结合，致使其强度很高。
（2）具有优良的韧性和抗震性。由于耐磨陶瓷涂料采用定向网状增强措施，通过耦合进一步改变韧性，所以抗断裂、韧性强，可防止冲击力造成的破损和剥落。另一方面，由于离子键和其共价键为强结合键，键能比较高，低温对其影响很小，而且它的振动频率高，常温难以对其构成威胁，不会产生热震损毁。
（3）整体性好。由于耐磨可塑料采取了双重补强措施，有的甚至采取了多种补强措施，地改变了材料性能，使其体积稳定，不可能产生裂缝，因而整体性好，另外施工为整体施工，无接缝出现，因而整体性进一步提高。
（4）环境相容性好。由于采用了耐酸和耐碱的人工合成原料，不会和矿渣发生反应，同时由于这种材料多为高温合成原料，晶体发育好，结构完整，环境温度不会对它造成大的影响，属环境惰性材料，因而对环境敏感性差。
防磨胶泥生产运行期间会产生大量易磨损部位和部件，例如原料磨及原料磨风管和原料磨旋风筒（也叫生料磨），篦冷机至电收尘风管，余热发电管道，高温二次风管，锅炉沉降室，水泥磨旋风筒及选机壳体等部位，容易出现磨薄磨穿，更有因为风管磨穿而导致不得不停机进行维护维修，从而大范围影响整条生产线的正常运行，在水泥行情如日中天的旺季由于易磨损部件磨透磨穿而导致停机维修和修补，对整条生产线的运行和整个企业的产量更是一个大的影响，如果因为这些易磨损部位出现磨损导致漏风漏而导致停机，对整个生产企业来说是得不偿失的。
