防磨胶泥配方-热风管陶瓷耐磨胶泥使用范围

防磨胶泥配方-热风管陶瓷耐磨胶泥使用范围，防磨胶泥采用磷酸盐溶液作结合剂，配刚玉骨料、刚玉、α-al2o3，sic微、微及多种外加剂，施工完毕后可直接点火生产的新型耐磨耐火涂抹料。它具有附着力强，耐磨损，耐化学侵蚀，抗剥落，养护时间短，可与各种耐火材料结合等优点。

防磨胶泥主要由耐磨骨料和结合系统组成，密度大，强度高，产品主要是采用了离子化合物和部分人工合成共价化合物，其离子键结合牢固，所以强度和刚度很大，可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和处理，形成化学结合，致使其强度很高。 具有优良的韧性和抗震性。由于水调高温防磨胶泥采用定向网状增强措施，通过耦合进一步改变韧性，所以抗断裂、韧性强，可防止冲击力造成的破损和剥落。

防磨胶泥在工业环境中，常温型耐磨陶瓷涂料主要适用于常温400℃以内，适用范围管道内壁、风机机体等温度比较低的部位；中温型耐磨陶瓷涂料应用于850℃以内，能抵御篦冷机、余热发电风管、V 型选机等内部磨损，是机械设备的保护盾；高温型耐磨陶瓷涂料对于1200℃以内的高温适用， 高温型耐磨陶瓷涂料用于防止汽蚀摩擦、硬度摩擦和撞击摩擦等耐磨环境中各类物体上，让输煤机长时间受到煤的摩擦撞击，机械的长时间震动摩擦，风机叶片的摩擦损耗，路面重型机械的挤压摩擦，风沙中的设备，烟道中的金属等等，这些工业工况都能长时间得以很好的解决，使工业环境中长时间不能的结症不复存在。

施工说明

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、促凝剂加入，施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可施工时间要求，适当调节促凝剂加入量。

3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

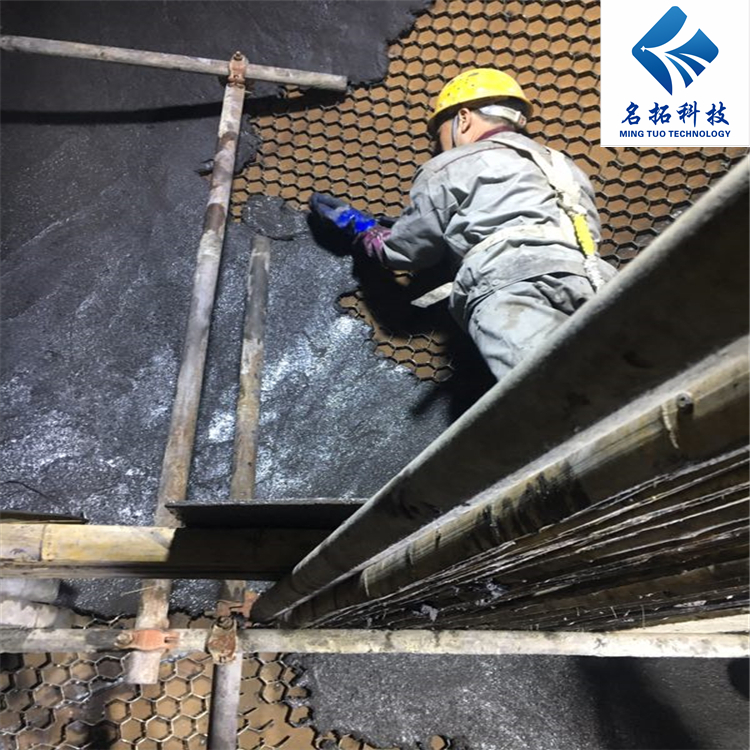

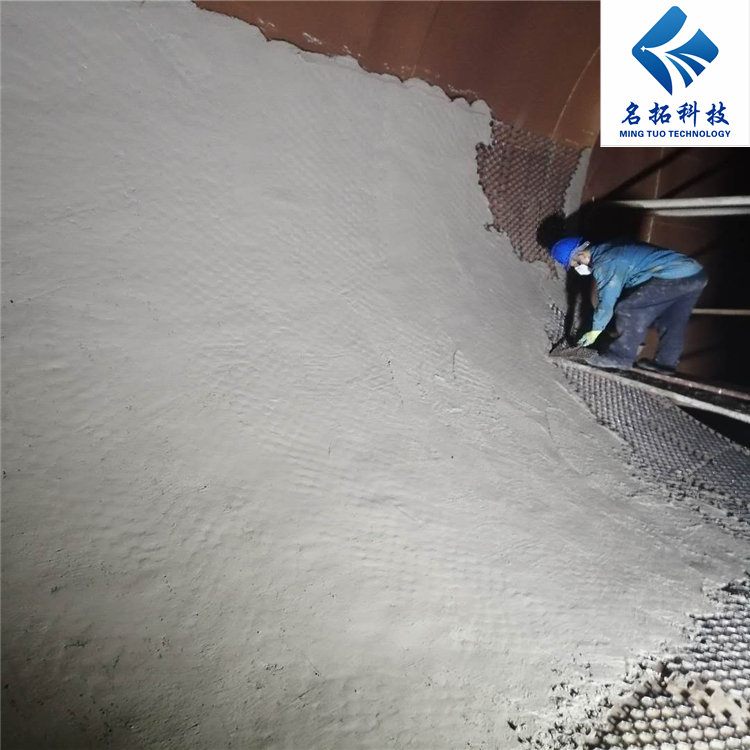

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。

6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。

7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。

8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
